Первоначальная настройка коммутатора Cisco Catalyst 2960G

Базовые настройки коммутатора Cisco Catalyst 2960G.

Данная статья также подойдет для настройки таких коммутаторов, как Cisco Catalyst 2950, Cisco Catalyst 2960, Cisco Catalyst 3550, Cisco Catalyst 3560, Cisco Catalyst 3560G.

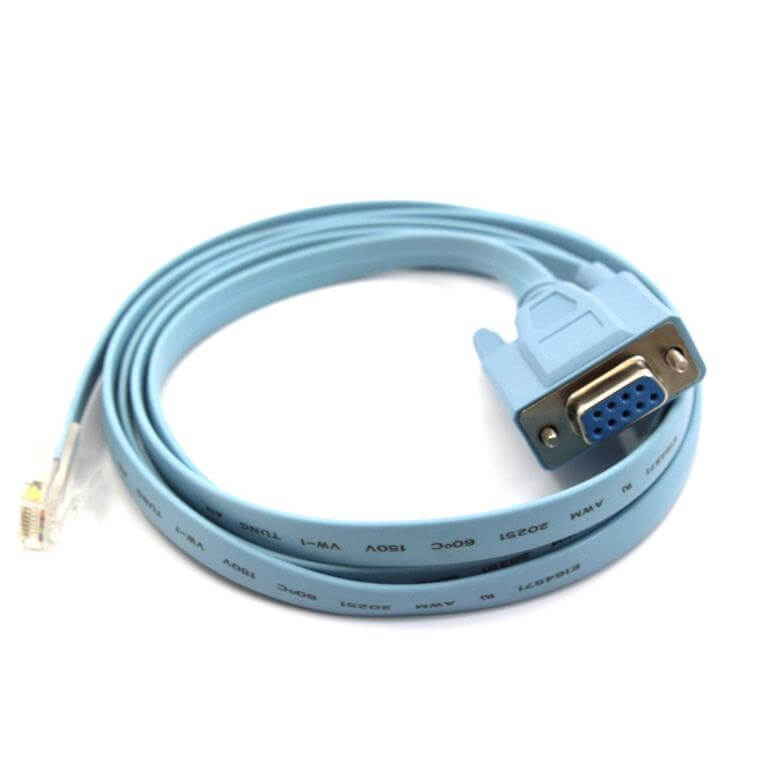

Для первичных настроек коммутаторов Cisco, нам потребуется кабель RJ-45 – RS-232 и наличие COM-порта в компьютере.

В качестве консоли я буду использоваться ZOC.

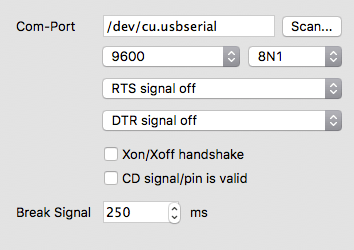

Настройки подключения:

При первой загрузке устройства мастер установки предложит выполнить пошаговую настройку, отказываемся от этого шага:

Continue with configuration dialog? [yes/no]: no

После чего оказываемся в пользовательский режиме:

Switch>

Переходим в привилегированный режим:

Switch> enable Password: Switch#

Switch# configure terminal Switch(config)# hostname C2960G-test (Задаем имя коммутатора – C2960G-test) C2960G-test(config)#

В моем случае я использую 24 порт коммутатора с управляющим Vlan-ом, в других вариациях можно настроить иные порты.

C2960G-test(config)#vlan 2 C2960G-test(config-vlan)#name ManagementVlan C2960G-test(config-vlan)#ip address 10.0.10.111 255.255.255.0 C2960G-test(config-vlan)# exit C2960G-test(config)# exit

C2960G-test(config)#interface GigabitEthernet0/24 C2960G-test(config-if)#switchport access vlan 2 C2960G-test(config-if)#no shutdown C2960G-test(config-if)# exit C2960G-test(config)# exit

Альтернативный вариант:

C2960G-test(config)# interface fa0/0 C2960G-test(config-if)# no shutdown C2960G-test(config-if)# ip address 10.0.10.111 255.255.255.0 C2960G-test(config-if)# exit C2960G-test(config)# exit

C2960G-test(config)# enable secret pass1234example C2960G-test(config)# exit C2960G-test#

Установка пароля может быть выполнена командами password и secret. В первом случае пароль хранится в конфигурационном файле в открытом виде, а во втором - в зашифрованном. Если использовалась команда password, необходимо зашифровать пароли, хранящиеся в устройстве в открытом виде с помощью команды service password-encryption в режиме глобальной конфигурации.

C2960G-test(config)# line vty 0 5 C2960G-test(config-line)#password telnet-password

И разрешим вход по telnet:

C2960G-test(config-line)# login C2960G-test(config)# exit

Зашифруем пароли, как я сообщал ранее:

C2960G-test(config)# service password-encryption

Если ошибиться при наборе чего-либо в консоле или ввести команду на русском, то Cisco попробует это отрезолвить, выключим эту особенность, чтобы не тратить время:

C2960G-test(config)# no ip domain-lookup

Зададим имя домена:

C2960G-test(config)# ip domain-name example-domain.com

Зададим IP-адрес DNS сервера:

C2960G-test(config)# ip name-server 192.168.2.6

Чтобы по команде show logging отображалось нормальное время, а не количество дней и прочее пропишем:

C2960G-test(config)# service timestamps log datetime localtime

Настроим access-list для доступа к свитчу только с указанных IP-адресов:

C2960G-test(config)# ip access-list standard TELNET C2960G-test(config-std-nacl)# permit 192.168.2.10 C2960G-test(config-std-nacl)# permit 192.168.2.6 C2960G-test(config-std-nacl)# exit

Применим этот access-list:

C2960G-test(config)# line vty 0 5 C2960G-test(config-line)# access-class TELNET in

Зададим timeout активности telnet сессии, по истечении указанного времени, если в консоли ничего не вводилось, то telnet соединение будет автоматически закрываться:
